Renforcement béquille centrale.

Message  JKB le Jeu 26 Jan 2017 - 17:31

Nos machines ne sont plus toutes jeunes et s'il est un point qui souffre et vieillit mal, c'est bien la béquille centrale.
C'est souvent une pièce négligée de par sa conception souvent fragile et elles ont  aussi souvent été malmenées.
Pour éviter le désagrément d'une Zündapp instable qui tombe lourdement sur le sol avec ce que cela peut entraîner
comme dégâts, je vous fait part de ce que j'ai fait pour y remédier. Rien d'extraordinaire, mais ça consolide cette pièce.



Béquille renforcée par un fer plat soudé sous les parties usées au contact du sol.

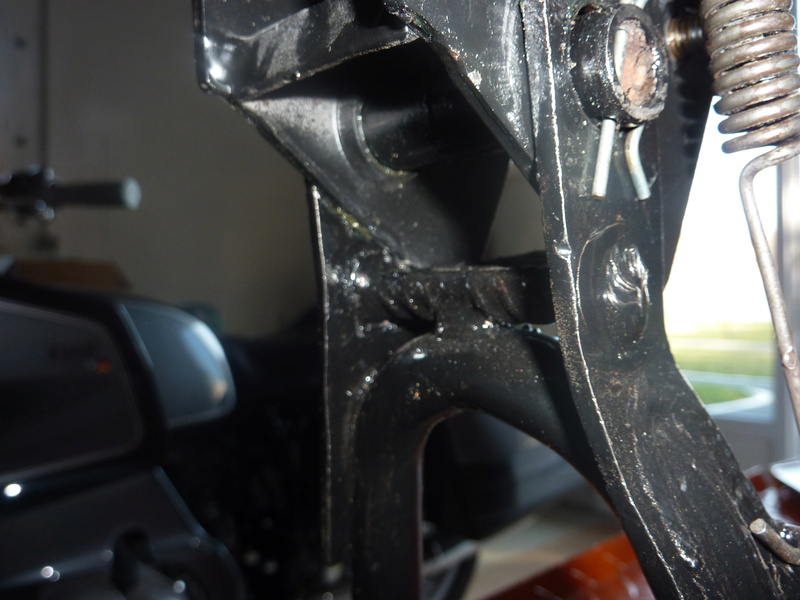

Hormis les pieds qui s'usent, le tube en tôle situé sous l'axe et qui est une vraie camelote a été retiré et remplacé par
un tube de fer à béton de 10. Ce n'est pas très académique, mais vu l'endroit, je demande l'indulgence des puristes Smile
En tout cas, c'est costaud!



Celle là, je vous l'envoie pour le fun! on dirait vraiment une botte... Very Happy
avatar
JKB

Messages : 95
Date d'inscription : 07/01/2017
Age : 66
Localisation : Poitiers

Revenir en haut Aller en bas

Renforcement béquille centrale.

Message  gunther le Jeu 26 Jan 2017 - 18:01

exactement ce que je fais car cet vrais que le tube au centre de la merde
moi je perce a 10mm et je mais un boulon que je soude
bonne continuation



gunther moto soleil2 soleil2
avatar
gunther

Messages : 1949
Date d'inscription : 28/09/2014
Age : 69
Localisation : avignon 84000

Revenir en haut Aller en bas

Re: Renforcement béquille centrale.

Message  troutch le Jeu 26 Jan 2017 - 19:46

On dirai vraiment une botte de gendarme What a Face ...ou pire...de SS.... affraid

Zundapp blague... lol!
avatar
troutch

Messages : 1049
Date d'inscription : 27/10/2014
Age : 57

Revenir en haut Aller en bas

Re: Renforcement béquille centrale.

Message  dedeheck le Jeu 26 Jan 2017 - 20:56

J'ai connu le même problème que vous.

La butée d'origine, c'est de la merde.



Donc, un coup de meule est hop à la poubelle.



Et j'enfile un tube en acier bien costaud. Un coup de soudure et ça bouge plus.



Mais mon cadre est lui même usé, le trou est devenu ovale.

J'installe un foret de 20 mm dans une perceuse pour homme et je reperce le cadre de part en part.





Au tour, j'usine une entretoise de diamètre extérieur 20 mm et 18 mm intérieur.



J'installe mon entretoise dans le cadre .



Je remonte ma béquille avec l'axe neuf et , miracle ma zundapp est stable et sa roue arrière ne touche plus le sol.





youpiii
avatar
dedeheck

Messages : 885
Date d'inscription : 09/11/2014
Age : 54
Localisation : Moselle

Revenir en haut Aller en bas

Re: Renforcement béquille centrale.

Message  alazun le Jeu 26 Jan 2017 - 21:01

du fer a beton ça fera plaisir a Valerio maçon de son etat
avatar
alazun
Modérateur

Messages : 3412
Date d'inscription : 20/09/2014
Localisation : drome

Revenir en haut Aller en bas

Re: Renforcement béquille centrale.

Message  JKB le Jeu 26 Jan 2017 - 21:03

troutch a écrit:On dirai vraiment une botte de gendarme  What a Face ...ou pire...de SS.... affraid

Zundapp blague... lol!

Ou alors une botte de cavalier, ce serait plus approprié pour chevaucher nos montures... Very Happy
avatar
JKB

Messages : 95
Date d'inscription : 07/01/2017
Age : 66
Localisation : Poitiers

Revenir en haut Aller en bas

Re: Renforcement béquille centrale.

Message  JKB le Jeu 26 Jan 2017 - 21:06

gunther a écrit:exactement ce que je fais car cet vrais que le tube au centre de la merde
moi je perce a 10mm et je mais un boulon que je soude
bonne continuation



                                                                                           gunther moto soleil2 soleil2

Autre solution plus "mécanique" que le fer à béton Smile
avatar
JKB

Messages : 95
Date d'inscription : 07/01/2017
Age : 66
Localisation : Poitiers

Revenir en haut Aller en bas

Re: Renforcement béquille centrale.

Message  JKB le Jeu 26 Jan 2017 - 21:10

[quote="dedeheck"]J'ai connu le même problème que vous.

La butée d'origine, c'est de la merde.


Ca confirme que ce point faible est courant et qu'on peut toujours trouver une solution
pour s'en sortir.
Bravo, beau travail, un peu plus complexe que le mien 2pouces

avatar
JKB

Messages : 95
Date d'inscription : 07/01/2017
Age : 66
Localisation : Poitiers

Revenir en haut Aller en bas

Re: Renforcement béquille centrale.

Message  JKB le Jeu 26 Jan 2017 - 21:12

alazun a écrit:du fer a beton ça fera plaisir a Valerio  maçon de son etat


Content de mettre le métier du bâtiment en avant avec si peu de choses! Very Happy
avatar
JKB

Messages : 95
Date d'inscription : 07/01/2017
Age : 66
Localisation : Poitiers

Revenir en haut Aller en bas

Re: Renforcement béquille centrale.

Message  dosimètre le Ven 27 Jan 2017 - 8:23

Une autre solution pour ce genre de problème c'est de râler quand un touriste s'assied sur la béquille.
avatar
dosimètre

Messages : 836
Date d'inscription : 24/09/2014

Revenir en haut Aller en bas

Re: Renforcement béquille centrale.

Message  antoine57 le Ven 27 Jan 2017 - 8:54

JKB a écrit:
dedeheck a écrit:J'ai connu le même problème que vous.

La butée d'origine, c'est de la merde.


Ca confirme que ce point faible est courant et qu'on peut toujours trouver une solution
pour s'en sortir.
Bravo, beau travail, un peu plus complexe que le mien 2pouces


se son les béquille refabriqué qui on une butée de merde ( une tôle plié en Z ) d'origine c'est un fer rond monté comme le fait Gunther
avatar
antoine57

Messages : 2440
Date d'inscription : 01/10/2014
Age : 50
Localisation : SAINT-AVOLD MOSELLE

Revenir en haut Aller en bas

Re: Renforcement béquille centrale.

Message  rjm le Ven 27 Jan 2017 - 14:30

ca c'est pas une perceuse de pd Laughing
avatar
rjm

Messages : 3187
Date d'inscription : 31/10/2014
Age : 48
Localisation : Hussigny Godbrange

Revenir en haut Aller en bas
